1、尊敬的客戶：感謝您選擇我們的開關量閥門執行器產品，使用過程中請仔細閱讀說明書。

2、產品規格：

扭    矩: ≥ 10Nm/20Nm

行程時間（0-90°）：15s/50s

額定電壓：220V±10%(50/60Hz）

導線規格：0.5mm2

功    耗：運行0.31A,待機0

控制信號：三檔開關切換控制

反饋信號：125V-250V

定位精度：≤±3%

旋轉角度：90°＜機械限位于≤95°

位置指示：機械指示

保護等級：IP   40

工作環境溫度： －30℃～＋80℃

儲存環境溫度： －30℃～＋70℃

使用壽命： ＞60000次

安裝軸直徑尺寸：Ф13 - Ф15.5

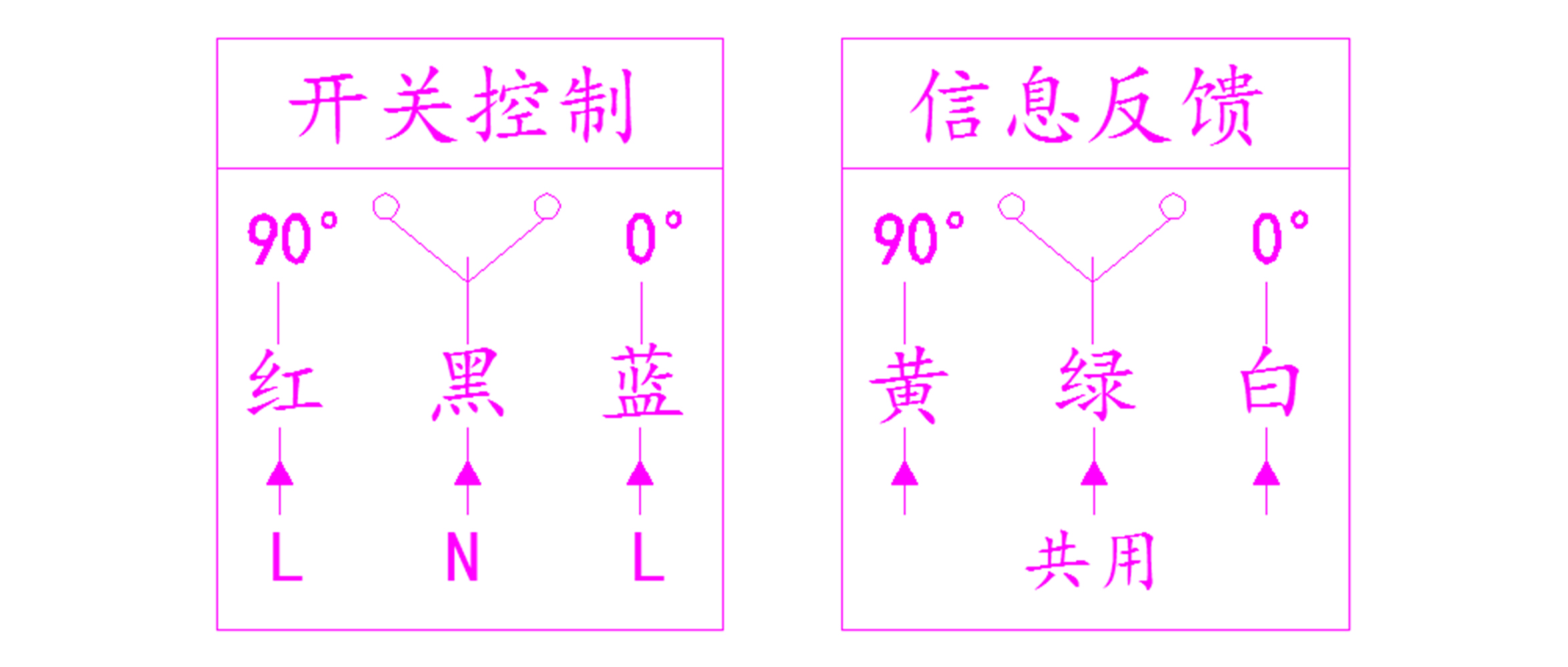

3、產品接線方式：

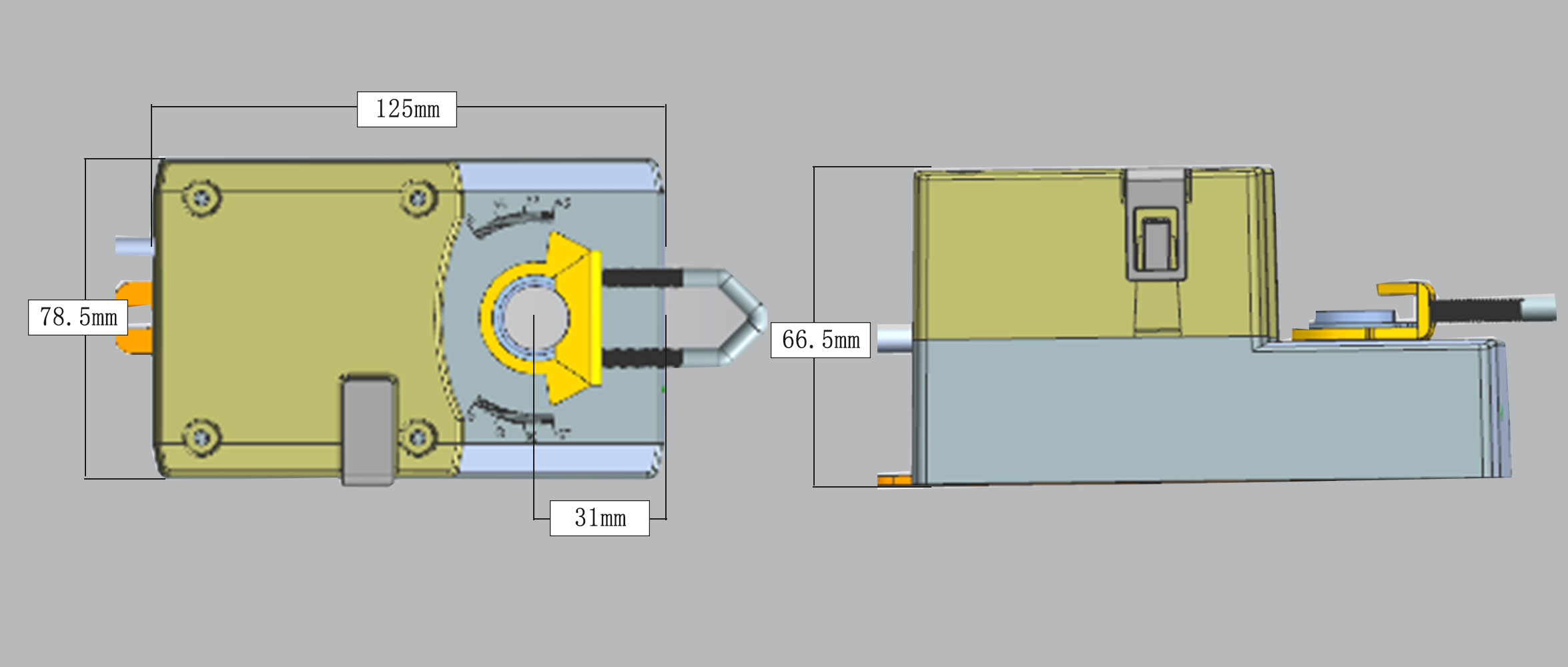

4、尺寸規格：

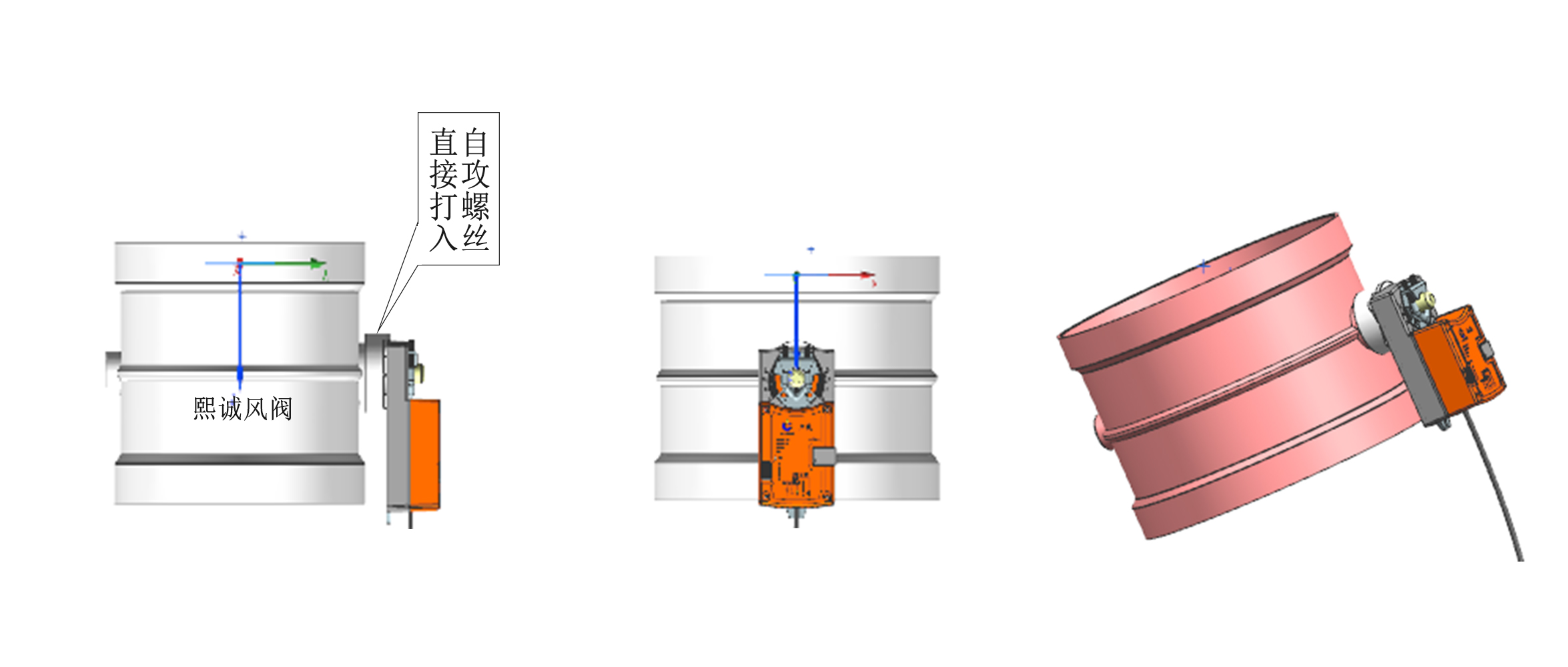

5、執行器與閥門組裝樣式：

<1>螺牙安裝

<2>底座安裝

閥門調整：紅線和黑線通電，電機轉動，待主軸上指針指向0，電機自動停轉后，將閥門葉片調整到關閉位置，然后旋緊U型螺釘上的兩個螺母將葉片主軸與機構主軸固定牢。

6、注意事項：

<1>閥門執行器不能在潮濕的地方儲存，以免長時間儲存造成生銹、脫焊、短路等不良現象。

<2>閥門執行器安裝處請不要在工地上風刮雨淋、烈日暴曬，以免機構失靈。
